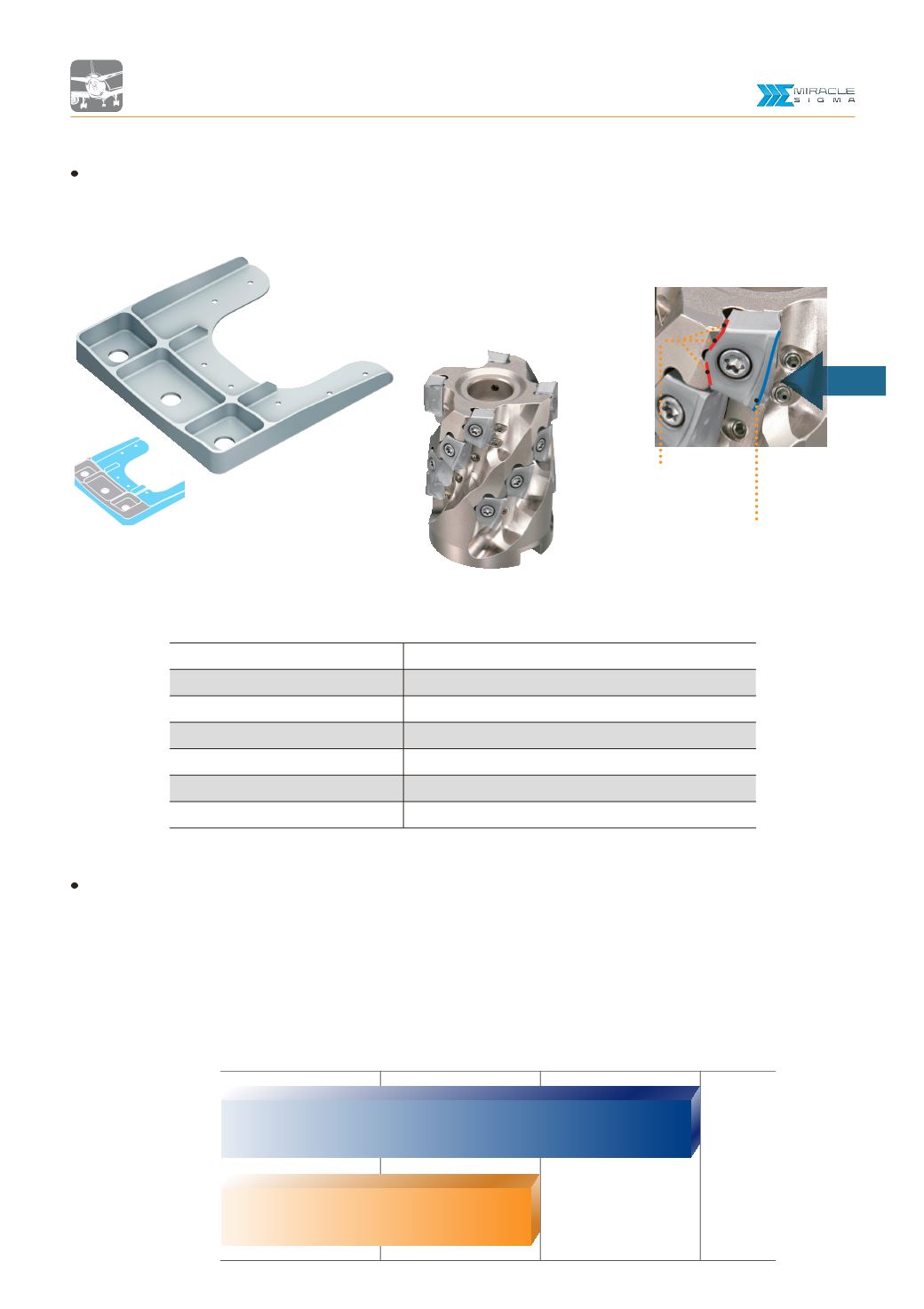

12
VFX
VFX
0
50
100
150
Halter
VFX6-063A04A060R
WSP (Sorte)
XNMU190912R-LS (MP9130)
Werkstoff
Ti-6Al-4V
Schnittgeschwindigkeit
vc 55 m/min (n 280 min
-1
)
Vorschub
fz 0.12 mm/Zahn (vf 135 mm/min)
Schnitttiefe
ap 25-60 mm, ae 10-45 mm
Kühlung
Emulsion (10 MPa)
Schnittkraft
FLUGZEUGZELLE
Werkstoff [Titanlegierung]
Entscheidend bei der Bearbeitung
Beim Schruppen von Titanlegierungen kann ein unerwarteter Schneidenbruch der WSP auftreten,
wenn Werkzeuge mit nicht ausreichender Stabilität verwendet werden. Es empfiehlt sich daher der
Einsatz von Werkzeugen mit stabilen WSP, die zusätzlich einen geringen Schnittwiderstand
aufweisen. Die VFX-Fräser eignen sich durch die vertikale Anordnung der WSP, der V-Form
Auflageflächen und der konvexen, weich anschneidenden Geometrie hervorragend für die
Bearbeitung von Titanlegierungen.
Anwendungsbeispiel
Leistungssteigerung um 50 % beim Fräsen von Titanlegierungen durch den Einsatz der
internen Hochdruckkühlung.
Wettbewerb
Vertikale WSP Anordnung
Konvexe Schneidkante
V-Form der
Auflageflächen
Effizienz (%)
Schulter- , Taschen- und Schruppfräsen
